一、交叉桁架體系網架 第一大類是由兩組或三組平面桁架組成的網架結構，稱之為交叉桁架體系網架(如圖)。這是一種最簡單的，也是最早得到采用的網架結構形式之一。它是在交叉梁的基礎上發展而來和演變而來。這類網架的上、下弦桿等長。腹桿一般可設計為“拉桿體系”，即長桿(斜桿)受拉，短桿(豎桿)受壓，斜桿與弦桿夾角宜在40度到60度之間。其中，豎桿為各組平面桁架所共用。這類網架常用的有2種形式。 其中交叉桁架體系又分為：兩向網架和三向網架。 二、三角錐體系網架 第二大類適合于正方形、矩形、三角形、梯形、六邊形、八邊形和圓形等平面形狀的建筑。 其中分為：三角錐網架、抽空三角錐網架、蜂窩形三角錐網架。 三、四角錐體系網架 第三大類是由四角椎體組成的網架結構，有五種形式，分別是：正方四角錐網架、正方抽空四角錐網架、斜放四角錐網架、棋盤形四角錐網架和星型形四角錐網架。 四、六角錐體系網架 第四大類是由六角錐體(七面體)組成的網架結構，稱為六角錐體系網架。它的基本單位元為6根弦桿，6根弦桿構成的六角錐體(可倒置或正置)。這類網架的一種主要形式即為六角錐網架。 有11種形式的網架結構在我國得到不同程度的應用，上面從構成和特點兩方面對這11種形式的網架加以介紹，希望對網架從業人士有所幫助。

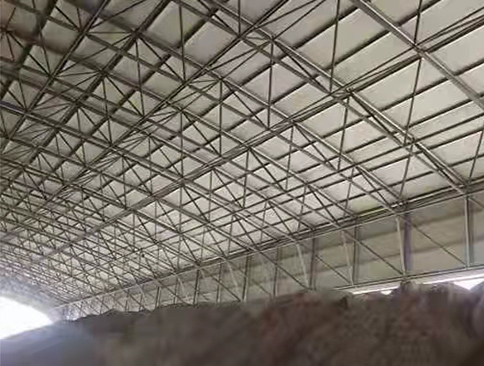

三角錐體系料棚網架 |
